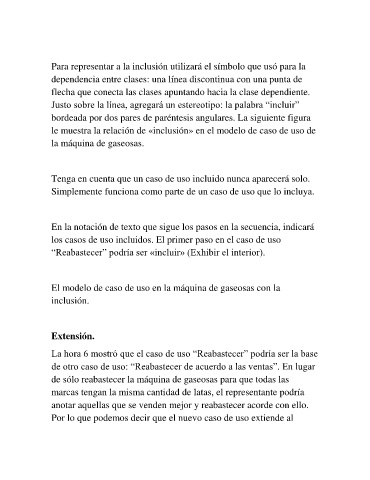

Para representar a la inclusión utilizará el símbolo que usó para la
dependencia entre clases: una línea discontinua con una punta de
flecha que conecta las clases apuntando hacia la clase dependiente.
Justo sobre la línea, agregará un estereotipo: la palabra “incluir”
bordeada por dos pares de paréntesis angulares. La siguiente figura
le muestra la relación de «inclusión» en el modelo de caso de uso de
la máquina de gaseosas.
Tenga en cuenta que un caso de uso incluido nunca aparecerá solo.
Simplemente funciona como parte de un caso de uso que lo incluya.
En la notación de texto que sigue los pasos en la secuencia, indicará
los casos de uso incluidos. El primer paso en el caso de uso
“Reabastecer” podría ser «incluir» (Exhibir el interior).
El modelo de caso de uso en la máquina de gaseosas con la
inclusión.
Extensión.
La hora 6 mostró que el caso de uso “Reabastecer” podría ser la base
de otro caso de uso: “Reabastecer de acuerdo a las ventas”. En lugar
de sólo reabastecer la máquina de gaseosas para que todas las
marcas tengan la misma cantidad de latas, el representante podría
anotar aquellas que se venden mejor y reabastecer acorde con ello.
Por lo que podemos decir que el nuevo caso de uso extiende al
