Page 118 - MODUL MIKROKONTROLER

Langkah-langkah dalam membuat USBasp:

1. Siapkan komponen-komponen elektronika yang dibutuhkan, lihat rangkaian yang ada
di gambar (Gambar Rangkaian USBasp) diatas, disana sudah tertera jenis komponen

yang digunakan berserta ukuran masing-masing komponen.

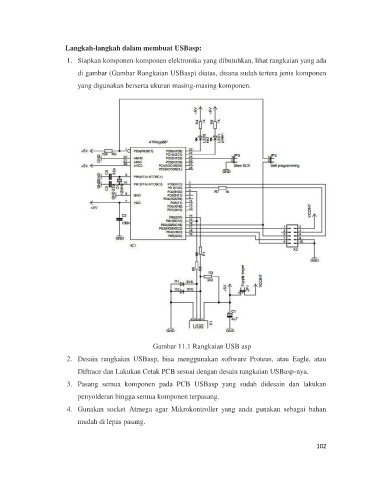

Gambar 11.1 Rangkaian USB asp

2. Desain rangkaian USBasp, bisa menggunakan software Proteus, atau Eagle, atau
Diftrace dan Lakukan Cetak PCB sesuai dengan desain rangkaian USBasp-nya.

3. Pasang semua komponen pada PCB USBasp yang sudah didesain dan lakukan
penyolderan hingga semua komponen terpasang.

4. Gunakan socket Atmega agar Mikrokontroller yang anda gunakan sebagai bahan
mudah di lepas pasang.

102
