Page 235 - งานจักรยานยนต์
P. 235
231

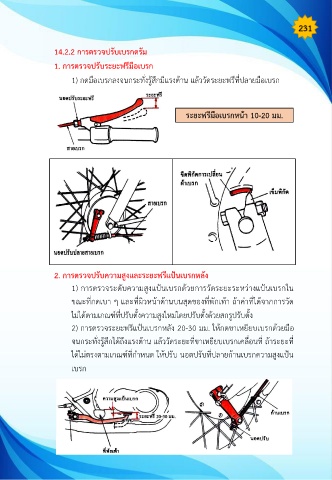

14.2.2 การตรวจปรับเบรกดรัม
1. การตรวจปรับระยะฟรีมือเบรก
1) กดมือเบรกลงจนกระทั่งรู้สึกมีแรงต้าน แล้ววัดระยะฟรีที่ปลายมือเบรก
ระยะฟรีมือเบรกหน้า 10-20 มม.
2. การตรวจปรับความสูงและระยะฟรีแป้นเบรกหลัง
1) การตรวจระดับความสูงแป้นเบรกด้วยการวัดระยะระหว่างแป้นเบรกใน
ขณะที่กดเบา ๆ และที่ผิวหน้าด้านบนสุดของที่พักเท้า ถ้าค่าที่ได้จากการวัด
ไม่ได้ตามเกณฑ์ที่ปรับตั งความสูงใหม่โดยปรับตั งด้วยสกรูปรับตั ง
2) การตรวจระยะฟรีแป้นเบรกหลัง 20-30 มม. ให้กดขาเหยียบเบรกด้วยมือ
จนกระทั่งรู้สึกได้ถึงแรงต้าน แล้ววัดระยะที่ขาเหยียบเบรกเคลื่อนที่ ถ้าระยะที่
ได้ไม่ตรงตามเกณฑ์ที่ก้าหนด ให้ปรับ นอตปรับที่ปลายก้านเบรกความสูงแป้น
เบรก
