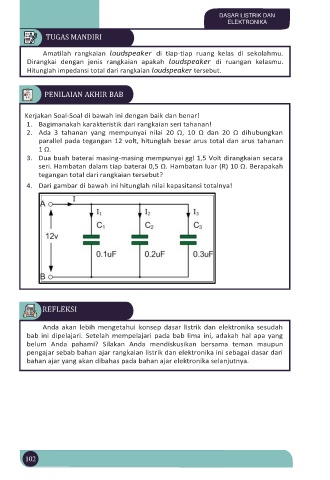

DASAR LISTRIK DAN
ELEKTRONIKA
TUGAS MANDIRI
Amatilah rangkaian loudspeaker di tiap-tiap ruang kelas di sekolahmu.
Dirangkai dengan jenis rangkaian apakah loudspeaker di ruangan kelasmu.
Hitunglah impedansi total dari rangkaian loudspeaker tersebut.
PENILAIAN AKHIR BAB
Kerjakan Soal-Soal di bawah ini dengan baik dan benar!
1. Bagimanakah karakteristik dari rangkaian seri tahanan!
2. Ada 3 tahanan yang mempunyai nilai 20 Ω, 10 Ω dan 20 Ω dihubungkan
parallel pada tegangan 12 volt, hitunglah besar arus total dan arus tahanan
1 Ω.
3. Dua buah baterai masing-masing mempunyai ggl 1,5 Volt dirangkaian secara
seri. Hambatan dalam tiap baterai 0,5 Ω. Hambatan luar (R) 10 Ω. Berapakah
tegangan total dari rangkaian tersebut?
4. Dari gambar di bawah ini hitunglah nilai kapasitansi totalnya!
REFLEKSI
Anda akan lebih mengetahui konsep dasar listrik dan elektronika sesudah
bab ini dipelajari. Setelah mempelajari pada bab lima ini, adakah hal apa yang
belum Anda pahami? Silakan Anda mendiskusikan bersama teman maupun
pengajar sebab bahan ajar rangkaian listrik dan elektronika ini sebagai dasar dari
bahan ajar yang akan dibahas pada bahan ajar elektronika selanjutnya.
