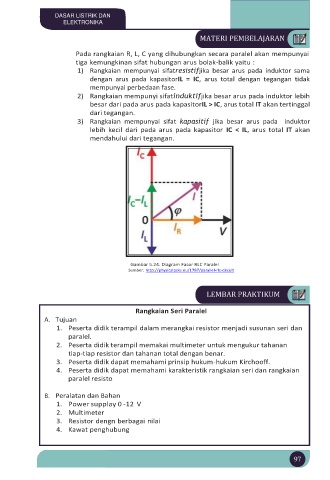

DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

Pada rangkaian R, L, C yang dihubungkan secara paralel akan mempunyai
tiga kemungkinan sifat hubungan arus bolak-balik yaitu :
1) Rangkaian mempunyai sifatresistifjika besar arus pada induktor sama
dengan arus pada kapasitorIL = IC, arus total dengan tegangan tidak
mempunyai perbedaan fase.
2) Rangkaian mempunyi sifatinduktifjika besar arus pada induktor lebih
besar dari pada arus pada kapasitorIL > IC, arus total IT akan tertinggal
dari tegangan.
3) Rangkaian mempunyai sifat kapasitif jika besar arus pada induktor
lebih kecil dari pada arus pada kapasitor IC < IL, arus total IT akan
mendahului dari tegangan.

Gambar 5.24. Diagram Fasor RLC Paralel
Sumber: http://physicstasks.eu/1787/parallel-rlc-circuit

LEMBAR PRAKTIKUM

Rangkaian Seri Paralel
A. Tujuan
1. Peserta didik terampil dalam merangkai resistor menjadi susunan seri dan
paralel.
2. Peserta didik terampil memakai multimeter untuk mengukur tahanan
tiap-tiap resistor dan tahanan total dengan benar.
3. Peserta didik dapat memahami prinsip hukum-hukum Kirchooff.
4. Peserta didik dapat memahami karakteristik rangkaian seri dan rangkaian
paralel resisto

B. Peralatan dan Bahan
1. Power supplay 0 -12 V
2. Multimeter
3. Resistor dengn berbagai nilai
4. Kawat penghubung
