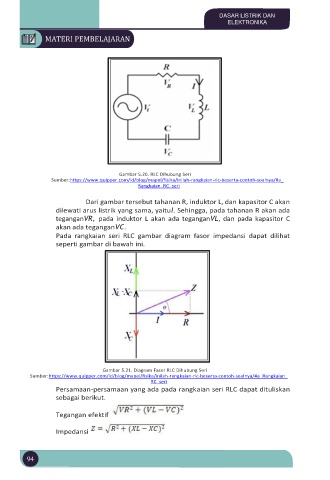

Gambar 5.20. RLC Dihubung Seri
Sumber:https://www.quipper.com/id/blog/mapel/fisika/inilah-rangkaian-rlc-beserta-contoh-soalnya/#a_
Rangkaian_RC_seri
Dari gambar tersebut tahanan R, induktor L, dan kapasitor C akan
dilewati arus listrik yang sama, yaituI. Sehingga, pada tahanan R akan ada
teganganVR, pada induktor L akan ada teganganVL, dan pada kapasitor C
akan ada teganganVC.
Pada rangkaian seri RLC gambar diagram fasor impedansi dapat dilihat
seperti gambar di bawah ini.
Gambar 5.21. Diagram Fasor RLC Dihubung Seri
Sumber:https://www.quipper.com/id/blog/mapel/fisika/inilah-rangkaian-rlc-beserta-contoh-soalnya/#a_Rangkaian_
RC_seri
Persamaan-persamaan yang ada pada rangkaian seri RLC dapat dituliskan
sebagai berikut.
Tegangan efektif
Impedansi
