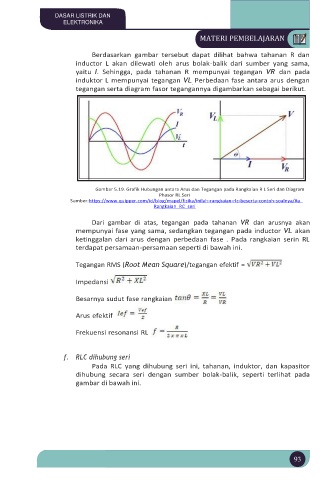

Berdasarkan gambar tersebut dapat dilihat bahwa tahanan R dan
inductor L akan dilewati oleh arus bolak-balik dari sumber yang sama,
yaitu I. Sehingga, pada tahanan R mempunyai tegangan VR dan pada
induktor L mempunyai tegangan VL Perbedaan fase antara arus dengan
.
tegangan serta diagram fasor tegangannya digambarkan sebagai berikut.

Gambar 5.19. Grafik Hubungan antara Arus dan Tegangan pada Rangkaian R L Seri dan Diagram
Phasor RL Seri
Sumber:https://www.quipper.com/id/blog/mapel/fisika/inilah-rangkaian-rlc-beserta-contoh-soalnya/#a_
Rangkaian_RC_seri

Dari gambar di atas, tegangan pada tahanan VR dan arusnya akan
mempunyai fase yang sama, sedangkan tegangan pada inductor VL akan
ketinggalan dari arus dengan perbedaan fase . Pada rangkaian serin RL
terdapat persamaan-persamaan seperti di bawah ini.

Tegangan RMS (Root Mean Square)/tegangan efektif =

Impedansi

Besarnya sudut fase rangkaian

Arus efektif

Frekuensi resonansi RL

f. RLC dihubung seri
Pada RLC yang dihubung seri ini, tahanan, induktor, dan kapasitor
dihubung secara seri dengan sumber bolak-balik, seperti terlihat pada
gambar di bawah ini.
