DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

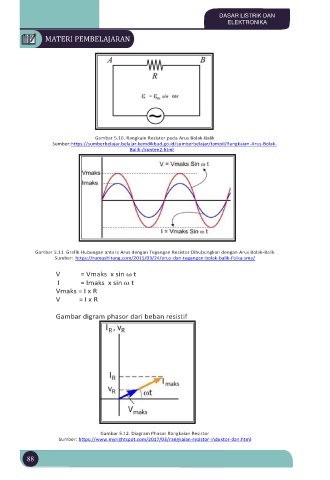

Gambar 5.10. Rangkain Resistor pada Arus Bolak-Balik
Sumber:https://sumberbelajar.belajar.kemdikbud.go.id/sumberbelajar/tampil/Rangkaian-Arus-Bolak-
Balik-/konten2.html

Gambar 5.11. Grafik Hubungan antara Arus dengan Tegangan Resistor Dihubungkan dengan Arus Bolak-Balik
Sumber: https://rumushitung.com/2015/03/24/arus-dan-tegangan-bolak-balik-fisika-sma/

V = Vmaks x sin ω t
I = Imaks x sin ω t
Vmaks = I x R
V = I x R

Gambar digram phasor dari beban resistif

Gambar 5.12. Diagram Phasor Rangkaian Resistor
Sumber: https://www.myrightspot.com/2017/03/rangkaian-resistor-induktor-dan.html
88
