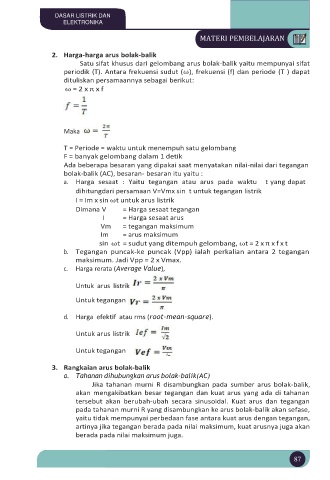

2. Harga-harga arus bolak-balik
Satu sifat khusus dari gelombang arus bolak-balik yaitu mempunyai sifat
periodik (T). Antara frekuensi sudut (ω), frekuensi (f) dan periode (T ) dapat
dituliskan persamaannya sebagai berikut:
ω = 2 x π x f

Maka

T = Periode = waktu untuk menempuh satu gelombang
F = banyak gelombang dalam 1 detik
Ada beberapa besaran yang dipakai saat menyatakan nilai-nilai dari tegangan
bolak-balik (AC), besaran- besaran itu yaitu :
a. Harga sesaat : Yaitu tegangan atau arus pada waktu t yang dapat
dihitungdari persamaan V=Vmx sin t untuk tegangan listrik
I = Im x sin ωt untuk arus listrik
Dimana V = Harga sesaat tegangan
I = Harga sesaat arus
Vm = tegangan maksimum
Im = arus maksimum
sin ωt = sudut yang ditempuh gelombang, ωt = 2 x π x f x t
b. Tegangan puncak-ke puncak (Vpp) ialah perkalian antara 2 tegangan
maksimum. Jadi Vpp = 2 x Vmax.
c. Harga rerata (Average Value),

Untuk arus listrik

Untuk tegangan

d. Harga efektif atau rms (root-mean-square).

Untuk arus listrik

Untuk tegangan

3. Rangkaian arus bolak-balik
a. Tahanan dihubungkan arus bolak-balik(AC)
Jika tahanan murni R disambungkan pada sumber arus bolak-balik,
akan mengakibatkan besar tegangan dan kuat arus yang ada di tahanan
tersebut akan berubah-ubah secara sinusoidal. Kuat arus dan tegangan
pada tahanan murni R yang disambungkan ke arus bolak-balik akan sefase,
yaitu tidak mempunyai perbedaan fase antara kuat arus dengan tegangan,
artinya jika tegangan berada pada nilai maksimum, kuat arusnya juga akan
berada pada nilai maksimum juga.
