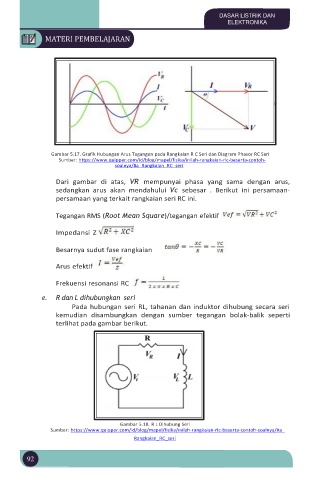

DASAR LISTRIK DAN
ELEKTRONIKA
MATERI PEMBELAJARAN
Gambar 5.17. Grafik Hubungan Arus Tegangan pada Rangkaian R C Seri dan Diagram Phasor RC Seri
Sumber: https://www.quipper.com/id/blog/mapel/fisika/inilah-rangkaian-rlc-beserta-contoh-
soalnya/#a_Rangkaian_RC_seri
Dari gambar di atas, VR mempunyai phasa yang sama dengan arus,
sedangkan arus akan mendahului Vc sebesar . Berikut ini persamaan-
persamaan yang terkait rangkaian seri RC ini.
Tegangan RMS (Root Mean Square)/tegangan efektif
Impedansi Z
Besarnya sudut fase rangkaian
Arus efektif
Frekuensi resonansi RC
e. R dan L dihubungkan seri
Pada hubungan seri RL, tahanan dan induktor dihubung secara seri
kemudian disambungkan dengan sumber tegangan bolak-balik seperti
terlihat pada gambar berikut.
Gambar 5.18. R L Dihubung Seri
Sumber: https://www.quipper.com/id/blog/mapel/fisika/inilah-rangkaian-rlc-beserta-contoh-soalnya/#a_
Rangkaian_RC_seri
92
