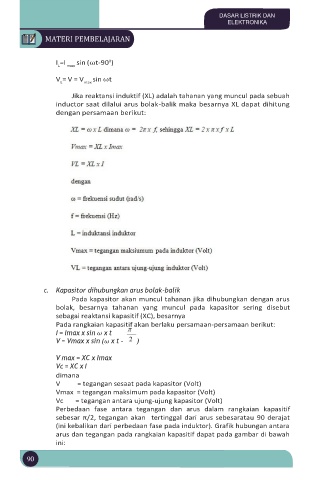

DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

I =I sin (ωt-90 )
0
L max
V = V = V sin ωt
L max
Jika reaktansi induktif (XL) adalah tahanan yang muncul pada sebuah
inductor saat dilalui arus bolak-balik maka besarnya XL dapat dihitung
dengan persamaan berikut:

c. Kapasitor dihubungkan arus bolak-balik
Pada kapasitor akan muncul tahanan jika dihubungkan dengan arus
bolak, besarnya tahanan yang muncul pada kapasitor sering disebut
sebagai reaktansi kapasitif (XC), besarnya
Pada rangkaian kapasitif akan berlaku persamaan-persamaan berikut:
I = Imax x sin ω x t
V = Vmax x sin (ω x t – )

V max = XC x Imax
Vc = XC x I
dimana
V = tegangan sesaat pada kapasitor (Volt)
Vmax = tegangan maksimum pada kapasitor (Volt)
Vc = tegangan antara ujung-ujung kapasitor (Volt)
Perbedaan fase antara tegangan dan arus dalam rangkaian kapasitif
sebesar π/2, tegangan akan tertinggal dari arus sebesaratau 90 derajat
(ini kebalikan dari perbedaan fase pada induktor). Grafik hubungan antara
arus dan tegangan pada rangkaian kapasitif dapat pada gambar di bawah
ini:
90
