MATERI PEMBELAJARAN

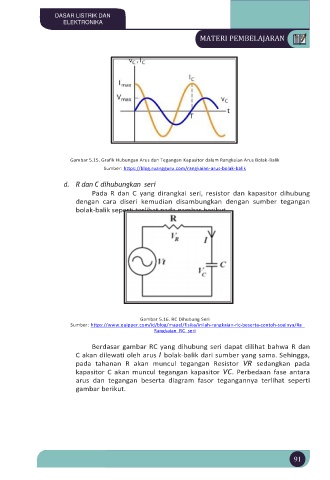

Gambar 5.15. Grafik Hubungan Arus dan Tegangan Kapasitor dalam Rangkaian Arus Bolak-Balik
Sumber: https://blog.ruangguru.com/rangkaian-arus-bolak-balik
d. R dan C dihubungkan seri
Pada R dan C yang dirangkai seri, resistor dan kapasitor dihubung
dengan cara diseri kemudian disambungkan dengan sumber tegangan
bolak-balik seperti terlihat pada gambar berikut.
Gambar 5.16. RC Dihubung Seri
Sumber: https://www.quipper.com/id/blog/mapel/fisika/inilah-rangkaian-rlc-beserta-contoh-soalnya/#a_
Rangkaian_RC_seri
Berdasar gambar RC yang dihubung seri dapat dilihat bahwa R dan
C akan dilewati oleh arus I bolak-balik dari sumber yang sama. Sehingga,
pada tahanan R akan muncul tegangan Resistor VR sedangkan pada
kapasitor C akan muncul tegangan kapasitor VC. Perbedaan fase antara
arus dan tegangan beserta diagram fasor tegangannya terlihat seperti
gambar berikut.
