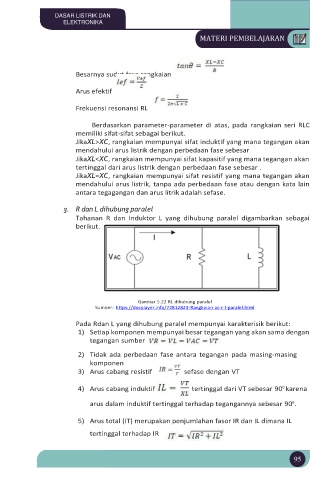

Besarnya sudut fase rangkaian

Arus efektif

Frekuensi resonansi RL

Berdasarkan parameter-parameter di atas, pada rangkaian seri RLC
memiliki sifat-sifat sebagai berikut.
JikaXL>XC, rangkaian mempunyai sifat induktif yang mana tegangan akan
mendahului arus listrik dengan perbedaan fase sebesar
JikaXL<XC, rangkaian mempunyai sifat kapasitif yang mana tegangan akan
tertinggal dari arus listrik dengan perbedaan fase sebesar .
JikaXL=XC, rangkaian mempunyai sifat resistif yang mana tegangan akan
mendahului arus listrik, tanpa ada perbedaan fase atau dengan kata lain
antara tegagangan dan arus litrik adalah sefase.

g. R dan L dihubung paralel
Tahanan R dan Induktor L yang dihubung paralel digambarkan sebagai
berikut.

Gambar 5.22 RL dihubung paralel
Sumber: https://docplayer.info/72812823-Rangkaian-ac-r-l-paralel.html

Pada Rdan L yang dihubung paralel mempunyai karakterisik berikut:
1) Setiap komponen mempunyai besar tegangan yang akan sama dengan
tegangan sumber
2) Tidak ada perbedaan fase antara tegangan pada masing-masing
komponen
3) Arus cabang resistif sefase dengan VT

0
4) Arus cabang induktif tertinggal dari VT sebesar 90 karena
arus dalam induktif tertinggal terhadap tegangannya sebesar 90 .
0
5) Arus total (IT) merupakan penjumlahan fasor IR dan IL dimana IL
tertinggal terhadap IR
