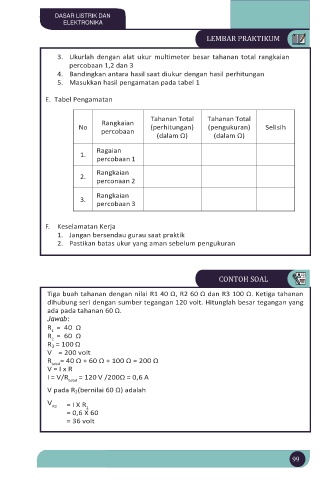

DASAR LISTRIK DAN
ELEKTRONIKA

LEMBAR PRAKTIKUM

3. Ukurlah dengan alat ukur multimeter besar tahanan total rangkaian
percobaan 1,2 dan 3
4. Bandingkan antara hasil saat diukur dengan hasil perhitungan
5. Masukkan hasil pengamatan pada tabel 1

E. Tabel Pengamatan

Tahanan Total Tahanan Total
Rangkaian
No (perhitungan) (pengukuran) Selisih
percobaan
(dalam Ω) (dalam Ω)

Ragaian
1.
percobaan 1

Rangkaian
2.
perconaan 2

Rangkaian
3.
percobaan 3

F. Keselamatan Kerja
1. Jangan bersendau gurau saat praktik
2. Pastikan batas ukur yang aman sebelum pengukuran

CONTOH SOAL

Tiga buah tahanan dengan nilai R1 40 Ω, R2 60 Ω dan R3 100 Ω. Ketiga tahanan
dihubung seri dengan sumber tegangan 120 volt. Hitunglah besar tegangan yang
ada pada tahanan 60 Ω.
Jawab:
R = 40 Ω
1
R = 60 Ω
2
R 3 = 100 Ω
V = 200 volt
R = 40 Ω + 60 Ω + 100 Ω = 200 Ω
total
V = I x R
I = V/R = 120 V /200Ω = 0,6 A
total
V pada R 2 (bernilai 60 Ω) adalah
V
R2 = I X R
2
= 0,6 X 60
= 36 volt

99
