DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

h. R dan C dihubung paralel
Apabila resistor dihubungkan paralel dengan kapasitor yang dialiri dengan
arus listrik bolak-balik , maka tegangan pada R maupun pada C sama
dengan tegangan sumbernya VR = VC = VT

Arus cabang resistif sefase dengan VT, Arus cabang kapasitif

mendahului VT sebesar 90 , sedangkan arus total (IT) besarnya
0
adalah

Impedansi (Z) rangkaian RC paralel berdasarkan hukum ohm
i. R , L dan C dihubung paralel
Tahanan, induktor dan kapasitor yang dihubung paralel diperlihatkan
seperti gambar di bawah, akan mempunyai tegangan yang sama pada
seluruh komponennya VR = VL = VC = VT

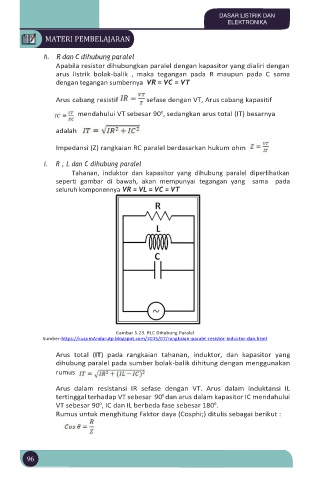

Gambar 5.23. RLC Dihubung Paralel
Sumber:https://kusumAndarutp.blogspot.com/2015/07/rangkaian-paralel-resistor-induktor-dan.html

Arus total (IT) pada rangkaian tahanan, induktor, dan kapasitor yang
dihubung paralel pada sumber bolak-balik dihitung dengan menggunakan
rumus

Arus dalam resistansi IR sefase dengan VT. Arus dalam induktansi IL
tertinggal terhadap VT sebesar 90 dan arus dalam kapasitor IC mendahului
0
0
VT sebesar 90 , IC dan IL berbeda fase sebesar 180 .
0
Rumus untuk menghitung Faktor daya (Cosphi;) ditulis sebagai berikut :

96
