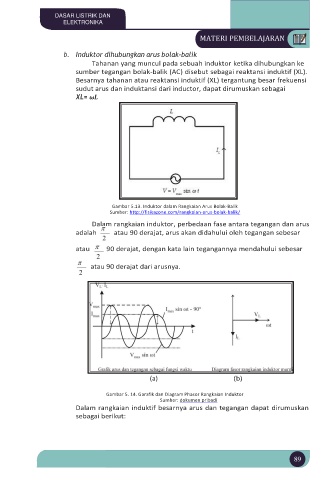

DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

b. Induktor dihubungkan arus bolak-balik
Tahanan yang muncul pada sebuah induktor ketika dihubungkan ke
sumber tegangan bolak-balik (AC) disebut sebagai reaktansi induktif (XL).
Besarnya tahanan atau reaktansi induktif (XL) tergantung besar frekuensi
sudut arus dan induktansi dari inductor, dapat dirumuskan sebagai
XL= ωL

Gambar 5.13. Induktor dalam Rangkaian Arus Bolak-Balik
Sumber: http://fisikazone.com/rangkaian-arus-bolak-balik/
Dalam rangkaian induktor, perbedaan fase antara tegangan dan arus
adalah atau 90 derajat, arus akan didahului oleh tegangan sebesar

atau 90 derajat, dengan kata lain tegangannya mendahului sebesar

atau 90 derajat dari arusnya.

(a) (b)

Gambar 5. 14. Garafik dan Diagram Phasor Rangkaian Induktor
Sumber: dokumen pribadi
Dalam rangkaian induktif besarnya arus dan tegangan dapat dirumuskan
sebagai berikut:

89
