MATERI PEMBELAJARAN

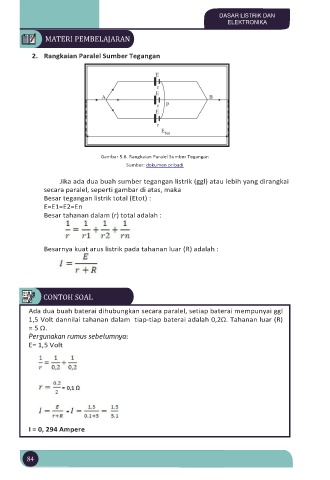

2. Rangkaian Paralel Sumber Tegangan

Gambar 5.6. Rangkaian Paralel Sumber Tegangan
Sumber: dokumen pribadi

Jika ada dua buah sumber tegangan listrik (ggl) atau lebih yang dirangkai
secara paralel, seperti gambar di atas, maka
Besar tegangan listrik total (Etot) :
E=E1=E2=En
Besar tahanan dalam (r) total adalah :

Besarnya kuat arus listrik pada tahanan luar (R) adalah :

CONTOH SOAL
Ada dua buah baterai dihubungkan secara paralel, setiap baterai mempunyai ggl
1,5 Volt dannilai tahanan dalam tiap-tiap baterai adalah 0,2Ω. Tahanan luar (R)
= 5 Ω.
Pergunakan rumus sebelumnya:
E= 1,5 Volt

I = 0, 294 Ampere
