PENDAHULUAN

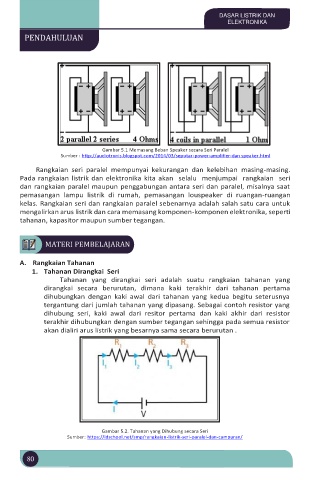

Gambar 5.1 Memasang Beban Speaker secara Seri Paralel
Sumber : http://audiotronis.blogspot.com/2014/03/seputar-power-amplifier-dan speaker.html

Rangkaian seri paralel mempunyai kekurangan dan kelebihan masing-masing.
Pada rangkaian listrik dan elektronika kita akan selalu menjumpai rangkaian seri
dan rangkaian paralel maupun penggabungan antara seri dan paralel, misalnya saat
pemasangan lampu listrik di rumah, pemasangan louspeaker di ruangan-ruangan
kelas. Rangkaian seri dan rangkaian paralel sebenarnya adalah salah satu cara untuk
mengalirkan arus listrik dan cara memasang komponen-komponen elektronika, seperti
tahanan, kapasitor maupun sumber tegangan.

MATERI PEMBELAJARAN

A. Rangkaian Tahanan
1. Tahanan Dirangkai Seri
Tahanan yang dirangkai seri adalah suatu rangkaian tahanan yang
dirangkai secara berurutan, dimana kaki terakhir dari tahanan pertama
dihubungkan dengan kaki awal dari tahanan yang kedua begitu seterusnya
tergantung dari jumlah tahanan yang dipasang. Sebagai contoh resistor yang
dihubung seri, kaki awal dari resitor pertama dan kaki akhir dari resistor
terakhir dihubungkan dengan sumber tegangan sehingga pada semua resistor
akan dialiri arus listrik yang besarnya sama secara berurutan .

Gambar 5.2. Tahanan yang Dihubung secara Seri
Sumber: https://idschool.net/smp/rangkaian-listrik-seri-paralel-dan-campuran/
