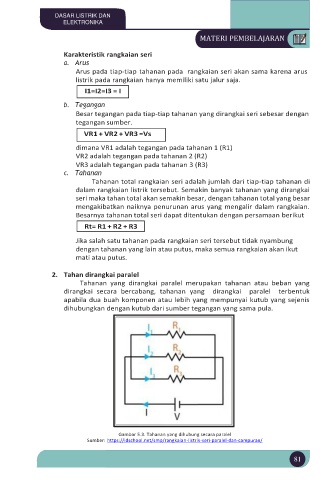

MATERI PEMBELAJARAN

Karakteristik rangkaian seri
a. Arus
Arus pada tiap-tiap tahanan pada rangkaian seri akan sama karena arus
listrik pada rangkaian hanya memiliki satu jalur saja.
I1=I2=I3 = I
b. Tegangan
Besar tegangan pada tiap-tiap tahanan yang dirangkai seri sebesar dengan
tegangan sumber.
VR1 + VR2 + VR3 =Vs

dimana VR1 adalah tegangan pada tahanan 1 (R1)
VR2 adalah tegangan pada tahanan 2 (R2)
VR3 adalah tegangan pada tahanan 3 (R3)
c. Tahanan
Tahanan total rangkaian seri adalah jumlah dari tiap-tiap tahanan di
dalam rangkaian listrik tersebut. Semakin banyak tahanan yang dirangkai
seri maka tahan total akan semakin besar, dengan tahanan total yang besar
mengakibatkan naiknya penurunan arus yang mengalir dalam rangkaian.
Besarnya tahanan total seri dapat ditentukan dengan persamaan berikut
Rt= R1 + R2 + R3
Jika salah satu tahanan pada rangkaian seri tersebut tidak nyambung
dengan tahanan yang lain atau putus, maka semua rangkaian akan ikut
mati atau putus.

2. Tahan dirangkai paralel
Tahanan yang dirangkai paralel merupakan tahanan atau beban yang
dirangkai secara bercabang, tahanan yang dirangkai paralel terbentuk
apabila dua buah komponen atau lebih yang mempunyai kutub yang sejenis
dihubungkan dengan kutub dari sumber tegangan yang sama pula.

Gambar 5.3. Tahanan yang dihubung secara paralel
Sumber: https://idschool.net/smp/rangkaian-listrik-seri-paralel-dan-campuran/
