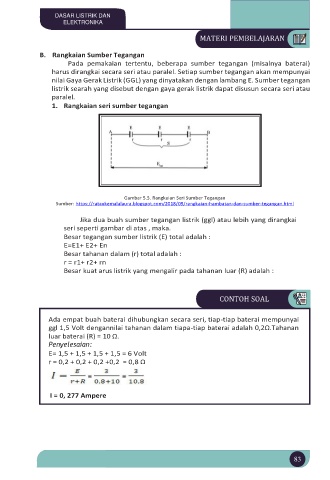

Page 100 - DASAR LISTRIK DAN ELEKTRONIKA FIX

DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

B. Rangkaian Sumber Tegangan
Pada pemakaian tertentu, beberapa sumber tegangan (misalnya baterai)
harus dirangkai secara seri atau paralel. Setiap sumber tegangan akan mempunyai
nilai Gaya Gerak Listrik (GGL) yang dinyatakan dengan lambang E. Sumber tegangan
listrik searah yang disebut dengan gaya gerak listrik dapat disusun secara seri atau
paralel.
1. Rangkaian seri sumber tegangan

Gambar 5.5. Rangkaian Seri Sumber Tegangan
Sumber: https://rataukemalalaura.blogspot.com/2018/09/rangkaian-hambatan-dan-sumber-tegangan.html

Jika dua buah sumber tegangan listrik (ggl) atau lebih yang dirangkai
seri seperti gambar di atas , maka.
Besar tegangan sumber listrik (E) total adalah :
E=E1+ E2+ En
Besar tahanan dalam (r) total adalah :
r = r1+ r2+ rn
Besar kuat arus listrik yang mengalir pada tahanan luar (R) adalah :

CONTOH SOAL

Ada empat buah baterai dihubungkan secara seri, tiap-tiap baterai mempunyai
ggl 1,5 Volt dengannilai tahanan dalam tiapa-tiap baterai adalah 0,2Ω.Tahanan
luar baterai (R) = 10 Ω.
Penyelesaian:
E= 1,5 + 1,5 + 1,5 + 1,5 = 6 Volt
r = 0,2 + 0,2 + 0,2 +0,2 = 0,8 Ω

I = 0, 277 Ampere
