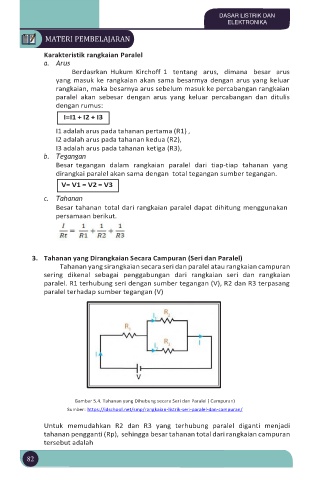

DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

Karakteristik rangkaian Paralel
a. Arus
Berdasrkan Hukum Kirchoff 1 tentang arus, dimana besar arus
yang masuk ke rangkaian akan sama besarmya dengan arus yang keluar
rangkaian, maka besarnya arus sebelum masuk ke percabangan rangkaian
paralel akan sebesar dengan arus yang keluar percabangan dan ditulis
dengan rumus:
I=I1 + I2 + I3

I1 adalah arus pada tahanan pertama (R1) ,
I2 adalah arus pada tahanan kedua (R2),
I3 adalah arus pada tahanan ketiga (R3),
b. Tegangan
Besar tegangan dalam rangkaian paralel dari tiap-tiap tahanan yang
dirangkai paralel akan sama dengan total tegangan sumber tegangan.
V= V1 = V2 = V3
c. Tahanan
Besar tahanan total dari rangkaian paralel dapat dihitung menggunakan
persamaan berikut.

3. Tahanan yang Dirangkaian Secara Campuran (Seri dan Paralel)
Tahanan yang sirangkaian secara seri dan paralel atau rangkaian campuran
sering dikenal sebagai penggabungan dari rangkaian seri dan rangkaian
paralel. R1 terhubung seri dengan sumber tegangan (V), R2 dan R3 terpasang
paralel terhadap sumber tegangan (V)

Gambar 5.4. Tahanan yang Dihubung secara Seri dan Paralel ( Campuran)
Sumber: https://idschool.net/smp/rangkaian-listrik-seri-paralel-dan-campuran/

Untuk memudahkan R2 dan R3 yang terhubung paralel diganti menjadi
tahanan pengganti (Rp), sehingga besar tahanan total dari rangkaian campuran
tersebut adalah
82
