MATERI PEMBELAJARAN

Peta karnaught juga merupakan metode dalam menyederhanakan
persoalan logika selain menggunakan aljabar boolean. Peta karnaught adalah
susunan segi empat beraturan yang berpola 2ⁿ dimana n menunjukkan jumlah
variabel masukan pada rangkaian logika.
Jika fungsi dengan 2² variabel masukan peta karnaught akan terdiri atas
2²= 4 kotak, jika 3 variabel masukan petanya akan terdiri atas 2³ = 8 kotak dan
seterusnya untuk n variabel masukan petanya akan terdiri atas 2ⁿ kotak.

(a)

(b)

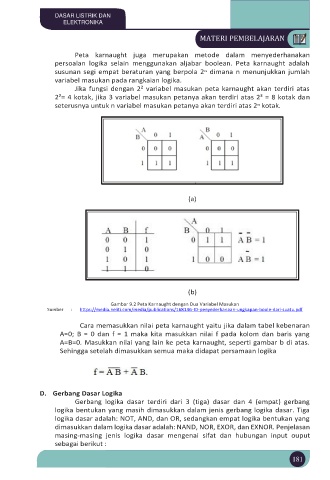

Gambar 9.2 Peta Karnaught dengan Dua Variabel Masukan
Sumber : https://media.neliti.com/media/publications/168136-ID-penyederhanaan-ungkapan-boole-dari-suatu.pdf

Cara memasukkan nilai peta karnaught yaitu jika dalam tabel kebenaran
A=0; B = 0 dan f = 1 maka kita masukkan nilai f pada kolom dan baris yang
A=B=0. Masukkan nilai yang lain ke peta karnaught, seperti gambar b di atas.
Sehingga setelah dimasukkan semua maka didapat persamaan logika

D. Gerbang Dasar Logika
Gerbang logika dasar terdiri dari 3 (tiga) dasar dan 4 (empat) gerbang
logika bentukan yang masih dimasukkan dalam jenis gerbang logika dasar. Tiga
logika dasar adalah: NOT, AND, dan OR, sedangkan empat logika bentukan yang
dimasukkan dalam logika dasar adalah: NAND, NOR, EXOR, dan EXNOR. Penjelasan
masing-masing jenis logika dasar mengenai sifat dan hubungan input ouput
sebagai berikut :
