DASAR LISTRIK DAN
ELEKTRONIKA
MATERI PEMBELAJARAN

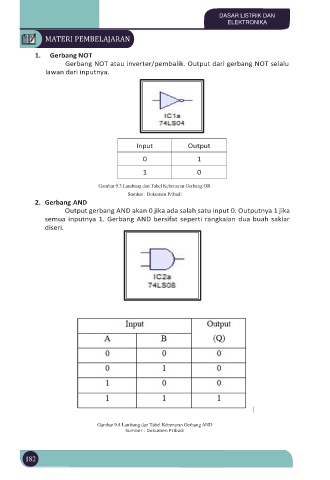

1. Gerbang NOT
Gerbang NOT atau inverter/pembalik. Output dari gerbang NOT selalu
lawan dari inputnya.
Input Output
0 1
1 0
Gambar 9.3 Lambang dan Tabel Kebenaran Gerbang OR
Sumber : Dokumen Pribadi
2. Gerbang AND
Output gerbang AND akan 0 jika ada salah satu input 0. Outputnya 1 jika
semua inputnya 1. Gerbang AND bersifat seperti rangkaian dua buah saklar
diseri.
Gambar 9.4 Lambang dan Tabel Kebenaran Gerbang AND
Sumber : Dokumen Pribadi
182
