DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

3. Gerbang OR
Gerbang OR memiliki karakteristik jika ada salah satu input bernilai 1,
maka hasil outputnya pasti akan bernilai 1. Outputnya akan bernilai 0 jika ada
salah satu atau semua inputnya bernilai 1. Gerbang AND bisa diumpamakan
sebagai sebuah rangkaian dengan dua buah saklar yang disusun secara
pararel.

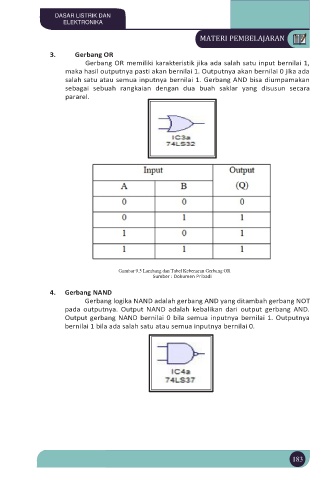

Gambar 9.5 Lambang dan Tabel Kebenaran Gerbang OR
Sumber : Dokumen Pribadi

4. Gerbang NAND
Gerbang logika NAND adalah gerbang AND yang ditambah gerbang NOT
pada outputnya. Output NAND adalah kebalikan dari output gerbang AND.
Output gerbang NAND bernilai 0 bila semua inputnya bernilai 1. Outputnya
bernilai 1 bila ada salah satu atau semua inputnya bernilai 0.

183
