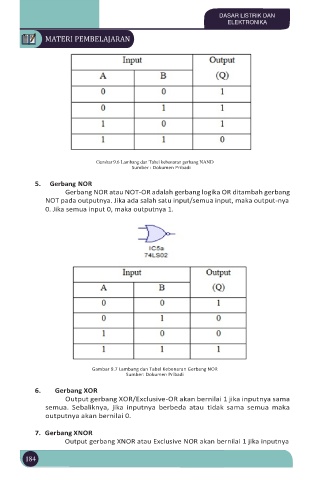

Gambar 9.6 Lambang dan Tabel kebenaran gerbang NAND
Sumber : Dokumen Pribadi

5. Gerbang NOR
Gerbang NOR atau NOT-OR adalah gerbang logika OR ditambah gerbang
NOT pada outputnya. Jika ada salah satu input/semua input, maka output-nya
0. Jika semua input 0, maka outputnya 1.

Gambar 9.7 Lambang dan Tabel Kebenaran Gerbang NOR
Sumber: Dokumen Pribadi

6. Gerbang XOR
Output gerbang XOR/Exclusive-OR akan bernilai 1 jika inputnya sama
semua. Sebaliknya, jika inputnya berbeda atau tidak sama semua maka
outputnya akan bernilai 0.

7. Gerbang XNOR
Output gerbang XNOR atau Exclusive NOR akan bernilai 1 jika inputnya
