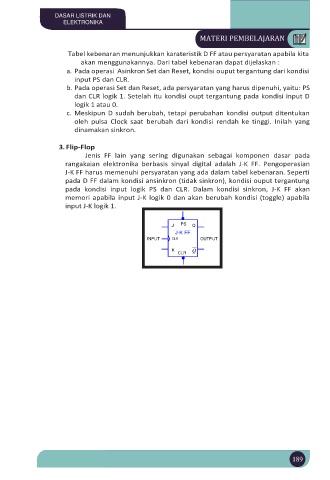

Tabel kebenaran menunjukkan karateristik D FF atau persyaratan apabila kita
akan menggunakannya. Dari tabel kebenaran dapat dijelaskan :
a. Pada operasi Asinkron Set dan Reset, kondisi ouput tergantung dari kondisi
input PS dan CLR.
b. Pada operasi Set dan Reset, ada persyaratan yang harus dipenuhi, yaitu: PS
dan CLR logik 1. Setelah itu kondisi oupt tergantung pada kondisi input D
logik 1 atau 0.
c. Meskipun D sudah berubah, tetapi perubahan kondisi output ditentukan
oleh pulsa Clock saat berubah dari kondisi rendah ke tinggi. Inilah yang
dinamakan sinkron.

3. Flip-Flop
Jenis FF lain yang sering digunakan sebagai komponen dasar pada
rangakaian elektronika berbasis sinyal digital adalah J-K FF. Pengoperasian
J-K FF harus memenuhi persyaratan yang ada dalam tabel kebenaran. Seperti
pada D FF dalam kondisi ansinkron (tidak sinkron), kondisi ouput tergantung
pada kondisi input logik PS dan CLR. Dalam kondisi sinkron, J-K FF akan
memori apabila input J-K logik 0 dan akan berubah kondisi (toggle) apabila
input J-K logik 1.

J PS Q
J-K FF
INPUT CLK OUTPUT
K Q
CLR
