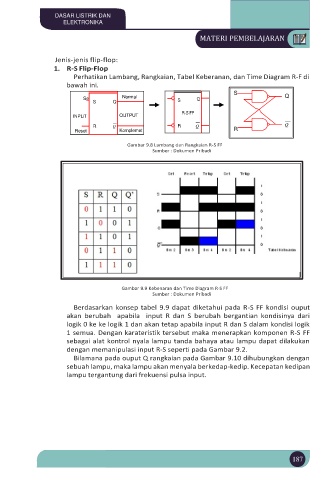

DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

Jenis-jenis flip-flop:
1. R-S Flip-Flop
Perhatikan Lambang, Rangkaian, Tabel Keberanan, dan Time Diagram R-F di
bawah ini.
S

Set Normal S Q Q
S Q
R-S FF
INPUT OUTPUT

R Q R Q Q
Reset Komplemet R

Gambar 9.8 Lambang dan Rangkaian R-S FF
Sumber : Dokumen Pribadi

Gambar 9.9 Kebenaran dan Time Diagram R-S FF
Sumber : Dokumen Pribadi

Berdasarkan konsep tabel 9.9 dapat diketahui pada R-S FF kondisi ouput
akan berubah apabila input R dan S berubah bergantian kondisinya dari
logik 0 ke ke logik 1 dan akan tetap apabila input R dan S dalam kondisi logik
1 semua. Dengan karateristik tersebut maka menerapkan komponen R-S FF
sebagai alat kontrol nyala lampu tanda bahaya atau lampu dapat dilakukan
dengan memanipulasi input R-S seperti pada Gambar 9.2.
Bilamana pada ouput Q rangkaian pada Gambar 9.10 dihubungkan dengan
sebuah lampu, maka lampu akan menyala berkedap-kedip. Kecepatan kedipan
lampu tergantung dari frekuensi pulsa input.

187
