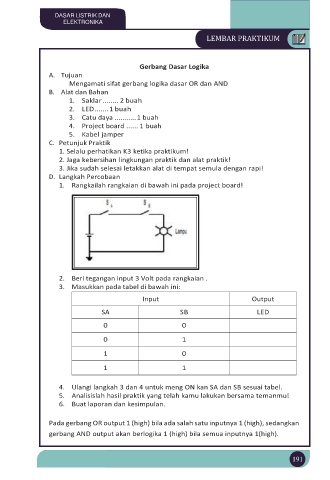

Page 208 - DASAR LISTRIK DAN ELEKTRONIKA FIX

DASAR LISTRIK DAN
ELEKTRONIKA

LEMBAR PRAKTIKUM

Gerbang Dasar Logika
A. Tujuan
Mengamati sifat gerbang logika dasar OR dan AND
B. Alat dan Bahan
1. Saklar ........ 2 buah
2. LED ....... 1 buah
3. Catu daya ........... 1 buah
4. Project board ...... 1 buah
5. Kabel jamper
C. Petunjuk Praktik
1. Selalu perhatikan K3 ketika praktikum!
2. Jaga kebersihan lingkungan praktik dan alat praktik!
3. Jika sudah selesai letakkan alat di tempat semula dengan rapi!
D. Langkah Percobaan
1. Rangkailah rangkaian di bawah ini pada project board!

2. Beri tegangan input 3 Volt pada rangkaian .
3. Masukkan pada tabel di bawah ini:
Input Output

SA SB LED

0 0

0 1

1 0

1 1

4. Ulangi langkah 3 dan 4 untuk meng ON kan SA dan SB sesuai tabel.
5. Analisislah hasil praktik yang telah kamu lakukan bersama temanmu!
6. Buat laporan dan kesimpulan.

Pada gerbang OR output 1 (high) bila ada salah satu inputnya 1 (high), sedangkan
gerbang AND output akan berlogika 1 (high) bila semua inputnya 1(high).

191
