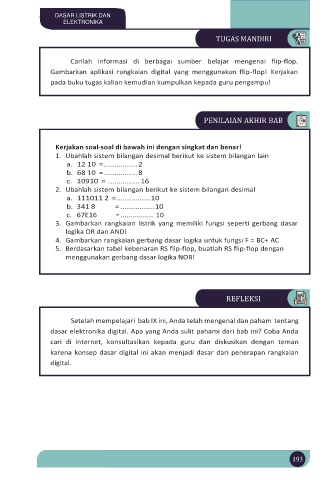

Page 210 - DASAR LISTRIK DAN ELEKTRONIKA FIX
P. 210
DASAR LISTRIK DAN
ELEKTRONIKA
TUGAS MANDIRI
Carilah informasi di berbagai sumber belajar mengenai flip-flop.
Gambarkan aplikasi rangkaian digital yang menggunakan flip-flop! Kerjakan
pada buku tugas kalian kemudian kumpulkan kepada guru pengampu!
PENILAIAN AKHIR BAB
Kerjakan soal-soal di bawah ini dengan singkat dan benar!
1. Ubahlah sistem bilangan desimal berikut ke sistem bilangan lain
a. 12 10 = ................ 2
b. 68 10 = ................ 8
c. 10910 = ............... 16
2. Ubahlah sistem bilangan berikut ke sistem bilangan desimal
a. 111011 2 = ................ 10
b. 341 8 = ................ 10
c. 67E16 = ................. 10
3. Gambarkan rangkaian listrik yang memiliki fungsi seperti gerbang dasar
logika OR dan AND!
4. Gambarkan rangkaian gerbang dasar logika untuk fungsi F = BC+ AC
5. Berdasarkan tabel kebenaran RS flip-flop, buatlah RS flip-flop dengan
menggunakan gerbang dasar logika NOR!
REFLEKSI
Setelah mempelajari bab IX ini, Anda telah mengenal dan paham tentang
dasar elektronika digital. Apa yang Anda sulit pahami dari bab ini? Coba Anda
cari di internet, konsultasikan kepada guru dan diskusikan dengan teman
karena konsep dasar digital ini akan menjadi dasar dari penerapan rangkaian
digital.
