DASAR LISTRIK DAN
                   ELEKTRONIKA

                                                          MATERI PEMBELAJARAN

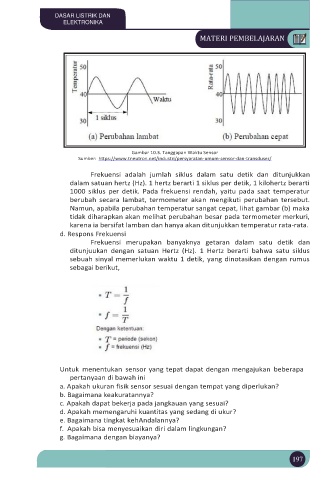

                                      Gambar 10.3. Tanggapan Waktu Sensor
                       Sumber:  https://www.tneutron.net/industri/persyaratan-umum-sensor-dan-transduser/

                           Frekuensi  adalah  jumlah  siklus  dalam  satu  detik  dan  ditunjukkan
                     dalam satuan hertz (Hz). 1 hertz berarti 1 siklus per detik, 1 kilohertz berarti
                     1000  siklus  per  detik.  Pada  frekuensi  rendah,  yaitu  pada  saat  temperatur
                     berubah  secara  lambat,  termometer  akan  mengikuti  perubahan  tersebut.
                     Namun, apabila perubahan temperatur sangat cepat, lihat gambar (b) maka
                     tidak diharapkan akan melihat perubahan besar pada termometer merkuri,
                     karena ia bersifat lamban dan hanya akan ditunjukkan temperatur rata-rata.
                  d. Respons Frekuensi
                           Frekuensi  merupakan  banyaknya  getaran  dalam  satu  detik  dan
                     ditunjuukan  dengan  satuan  Hertz  (Hz).  1  Hertz  berarti  bahwa  satu  siklus
                     sebuah sinyal memerlukan waktu 1 detik, yang dinotasikan dengan rumus
                     sebagai berikut,















                  Untuk  menentukan  sensor yang tepat dapat dengan mengajukan  beberapa
                     pertanyaan di bawah ini
                  a. Apakah ukuran fisik sensor sesuai dengan tempat yang diperlukan?
                  b. Bagaimana keakuratannya?
                  c. Apakah dapat bekerja pada jangkauan yang sesuai?
                  d. Apakah memengaruhi kuantitas yang sedang di ukur?
                  e. Bagaimana tingkat kehAndalannya?
                  f.  Apakah bisa menyesuaikan diri dalam lingkungan?
                  g. Bagaimana dengan biayanya?

                                                                                    197
