DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

Tabel 10.3. Karaktersitik Thermistor
Kelebihan Kekurangan
Perubahan output tinggi Tidak linier
Respon terhadap Range untuk pengukuran
perubahan suhu yang cepat suhu sempit
Perubahan resistansi pada Mudah rusak
kedua terminal (pin) Butuh supply daya
Adanya self heating

Sumber: Misno, 2019. Dasar Listrik dan Elektronika, Malang: Quantum Buku Sejahtera
Karakteristik Thermistor

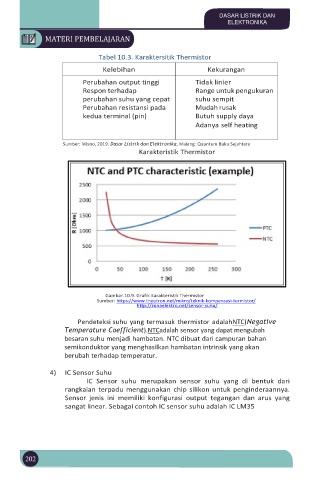

Gambar.10.9. Grafik Karakteristik Thermistor
Sumber: https://www.tneutron.net/mikro/teknik-kompensasi-termistor/
http://zonaelektro.net/sensor-suhu/

Pendeteksi suhu yang termasuk thermistor adalahNTC(Negative
Temperature Coefficient).NTCadalah sensor yang dapat mengubah
besaran suhu menjadi hambatan. NTC dibuat dari campuran bahan
semikonduktor yang menghasilkan hambatan intrinsik yang akan
berubah terhadap temperatur.

4) IC Sensor Suhu
IC Sensor suhu merupakan sensor suhu yang di bentuk dari
rangkaian terpadu menggunakan chip silikon untuk penginderaannya.
Sensor jenis ini memiliki konfigurasi output tegangan dan arus yang
sangat linear. Sebagai contoh IC sensor suhu adalah IC LM35

202
