DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

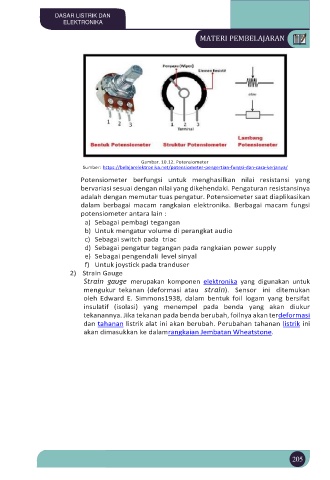

Gambar. 10.12. Potensiometer
Sumber: https://belajarelektronika.net/potensiometer-pengertian-fungsi-dan-cara-kerjanya/

Potensiometer berfungsi untuk menghasilkan nilai resistansi yang
bervariasi sesuai dengan nilai yang dikehendaki. Pengaturan resistansinya
adalah dengan memutar tuas pengatur. Potensiometer saat diaplikasikan
dalam berbagai macam rangkaian elektronika. Berbagai macam fungsi
potensiometer antara lain :
a) Sebagai pembagi tegangan
b) Untuk mengatur volume di perangkat audio
c) Sebagai switch pada triac
d) Sebagai pengatur tegangan pada rangkaian power supply
e) Sebagai pengendali level sinyal
f) Untuk joystick pada tranduser
2) Strain Gauge
Strain gauge merupakan komponen elektronika yang digunakan untuk
mengukur tekanan (deformasi atau strain). Sensor ini ditemukan
oleh Edward E. Simmons1938, dalam bentuk foil logam yang bersifat
insulatif (isolasi) yang menempel pada benda yang akan diukur
tekanannya. Jika tekanan pada benda berubah, foilnya akan terdeformasi
dan tahanan listrik alat ini akan berubah. Perubahan tahanan listrik ini
akan dimasukkan ke dalamrangkaian Jembatan Wheatstone.
