sinar matahari langsung menjadi energi listrik. Sel solar silikon yang
modern pada dasarnya adalah sambungan PN dengan lapisan P yang
transparan. Jika ada cahaya pada lapisan transparan P, akan menyebabkan
gerakan elektron antara bagian P dan N, yang akan menghasilkan
tegangan DC yang kecil sekitar 0,5 volt per sel pada sinar matahari penuh.
Sistem kerja dari sensor fotovoltaik adalah sinar matahari langsung
akan diterima oleh solar cell atau sel surya. Saat energi di terima oleh
sel surya maka sel surya akan mengubah energi cahaya menjadi energi
listrik. Kemudian, energi diteruskan menuju ke charge controller. Dari
charge controller, energi akan disimpan di dalam baterai. Baterai yang
menghasilkan output arus DC akan diubah menjadi arus AC menggunakan
inverter. Energi yang telah tersimpan, akan digunakan sebagai power
supply menyalakan lampu. Adapun gambar dari penjelasan di atas adalah
sebagai berikut.

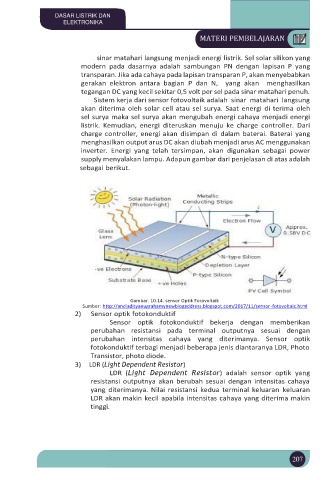

Gambar. 10.14. sensor Optik Fotovoltaik
Sumber: http://andiadityanugrahamynewblogaddress.blogspot.com/2017/11/sensor-fotovoltaic.html
2) Sensor optik fotokonduktif
Sensor optik fotokonduktif bekerja dengan memberikan
perubahan resistansi pada terminal outputnya sesuai dengan
perubahan intensitas cahaya yang diterimanya. Sensor optik
fotokonduktif terbagi menjadi beberapa jenis diantaranya LDR, Photo
Transistor, photo diode.
3) LDR (Light Dependent Resistor)
LDR (Light Dependent Resistor) adalah sensor optik yang
resistansi outputnya akan berubah sesuai dengan intensitas cahaya
yang diterimanya. Nilai resistansi kedua terminal keluaran keluaran
LDR akan makin kecil apabila intensitas cahaya yang diterima makin
tinggi.
