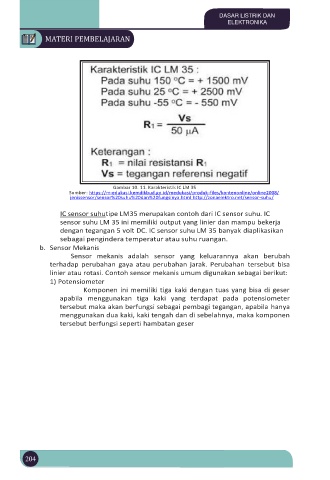

Gambar 10. 11. Karakteristik IC LM 35
Sumber: https://m-edukasi.kemdikbud.go.id/medukasi/produk-files/kontenonline/online2008/
jenissensor/sensor%20suhu%20dan%20fungsinya.html http://zonaelektro.net/sensor-suhu/

IC sensor suhutipe LM35 merupakan contoh dari IC sensor suhu. IC
sensor suhu LM 35 ini memiliki output yang linier dan mampu bekerja
dengan tegangan 5 volt DC. IC sensor suhu LM 35 banyak diaplikasikan
sebagai pengindera temperatur atau suhu ruangan.
b. Sensor Mekanis
Sensor mekanis adalah sensor yang keluarannya akan berubah
terhadap perubahan gaya atau perubahan jarak. Perubahan tersebut bisa
linier atau rotasi. Contoh sensor mekanis umum digunakan sebagai berikut:
1) Potensiometer
Komponen ini memiliki tiga kaki dengan tuas yang bisa di geser
apabila menggunakan tiga kaki yang terdapat pada potensiometer
tersebut maka akan berfungsi sebagai pembagi tegangan, apabila hanya
menggunakan dua kaki, kaki tengah dan di sebelahnya, maka komponen
tersebut berfungsi seperti hambatan geser
