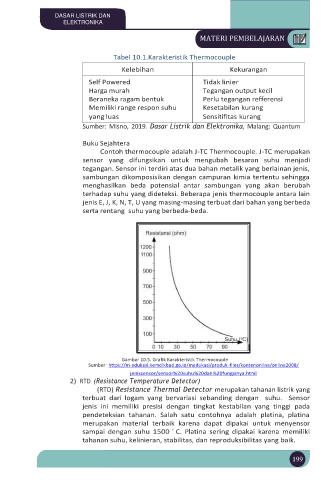

Tabel 10.1.Karakteristik Thermocouple
Kelebihan Kekurangan

Self Powered Tidak linier
Harga murah Tegangan output kecil
Beraneka ragam bentuk Perlu tegangan refferensi
Memiliki range respon suhu Kesetabilan kurang
yang luas Sensitifitas kurang
Sumber: Misno, 2019. Dasar Listrik dan Elektronika, Malang: Quantum

Buku Sejahtera
Contoh thermocouple adalah J-TC Thermocouple. J-TC merupakan
sensor yang difungsikan untuk mengubah besaran suhu menjadi
tegangan. Sensor ini terdiri atas dua bahan metalik yang berlainan jenis,
sambungan dikomposisikan dengan campuran kimia tertentu sehingga
menghasilkan beda potensial antar sambungan yang akan berubah
terhadap suhu yang dideteksi. Beberapa jenis thermocouple antara lain
jenis E, J, K, N, T, U yang masing-masing terbuat dari bahan yang berbeda
serta rentang suhu yang berbeda-beda.

Gambar 10.5. Grafik Karakteristik Thermocouple
Sumber: https://m-edukasi.kemdikbud.go.id/medukasi/produk-files/kontenonline/online2008/
jenissensor/sensor%20suhu%20dan%20fungsinya.html
2) RTD (Resistance Temperature Detector)
(RTD) Resistance Thermal Detector merupakan tahanan listrik yang
terbuat dari logam yang bervariasi sebanding dengan suhu. Sensor
jenis ini memiliki presisi dengan tingkat kestabilan yang tinggi pada
pendeteksian tahanan. Salah satu contohnya adalah platina, platina
merupakan material terbaik karena dapat dipakai untuk menyensor

sampai dengan suhu 1500 C. Platina sering dipakai karena memiliki
tahanan suhu, kelinieran, stabilitas, dan reproduksibilitas yang baik.
199
