MATERI PEMBELAJARAN

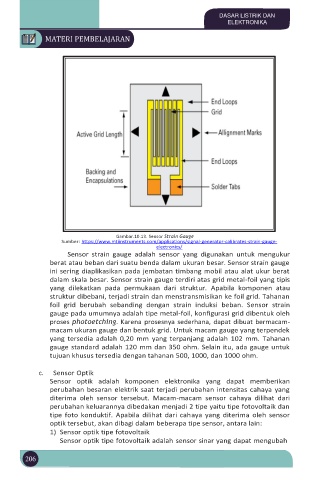

Gambar.10.13. Sensor Strain Gauge
Sumber: https://www.mtiinstruments.com/applications/signal-generator-calibrates-strain-gauge-
electronics/
Sensor strain gauge adalah sensor yang digunakan untuk mengukur
berat atau beban dari suatu benda dalam ukuran besar. Sensor strain gauge
ini sering diaplikasikan pada jembatan timbang mobil atau alat ukur berat
dalam skala besar. Sensor strain gauge terdiri atas grid metal-foil yang tipis
yang dilekatkan pada permukaan dari struktur. Apabila komponen atau
struktur dibebani, terjadi strain dan menstransmisikan ke foil grid. Tahanan
foil grid berubah sebanding dengan strain induksi beban. Sensor strain
gauge pada umumnya adalah tipe metal-foil, konfigurasi grid dibentuk oleh
proses photoetching. Karena prosesnya sederhana, dapat dibuat bermacam-
macam ukuran gauge dan bentuk grid. Untuk macam gauge yang terpendek
yang tersedia adalah 0,20 mm yang terpanjang adalah 102 mm. Tahanan
gauge standard adalah 120 mm dan 350 ohm. Selain itu, ada gauge untuk
tujuan khusus tersedia dengan tahanan 500, 1000, dan 1000 ohm.

c. Sensor Optik
Sensor optik adalah komponen elektronika yang dapat memberikan
perubahan besaran elektrik saat terjadi perubahan intensitas cahaya yang
diterima oleh sensor tersebut. Macam-macam sensor cahaya dilihat dari
perubahan keluarannya dibedakan menjadi 2 tipe yaitu tipe fotovoltaik dan
tipe foto konduktif. Apabila dilihat dari cahaya yang diterima oleh sensor
optik tersebut, akan dibagi dalam beberapa tipe sensor, antara lain:
1) Sensor optik tipe fotovoltaik
Sensor optik tipe fotovoltaik adalah sensor sinar yang dapat mengubah
