MATERI PEMBELAJARAN

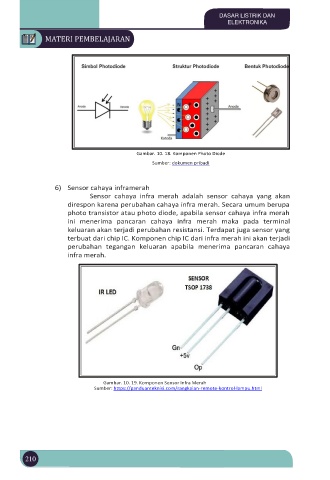

Gambar. 10. 18. Komponen Photo Diode
Sumber: dokumen pribadi
6) Sensor cahaya inframerah
Sensor cahaya infra merah adalah sensor cahaya yang akan
direspon karena perubahan cahaya infra merah. Secara umum berupa
photo transistor atau photo diode, apabila sensor cahaya infra merah
ini menerima pancaran cahaya infra merah maka pada terminal
keluaran akan terjadi perubahan resistansi. Terdapat juga sensor yang
terbuat dari chip IC. Komponen chip IC dari infra merah ini akan terjadi
perubahan tegangan keluaran apabila menerima pancaran cahaya
infra merah.
Gambar. 10. 19. Komponen Sensor Infra Merah
Sumber: https://panduanteknisi.com/rangkaian-remote-kontrol-lampu.html
