MATERI PEMBELAJARAN

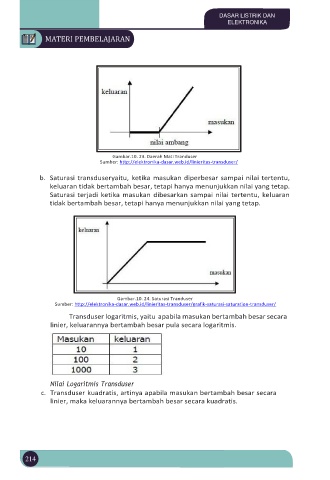

Gambar.10. 23. Daerah Mati Tranduser
Sumber: http://elektronika-dasar.web.id/linieritas-transduser/
b. Saturasi transduseryaitu, ketika masukan diperbesar sampai nilai tertentu,
keluaran tidak bertambah besar, tetapi hanya menunjukkan nilai yang tetap.
Saturasi terjadi ketika masukan dibesarkan sampai nilai tertentu, keluaran
tidak bertambah besar, tetapi hanya menunjukkan nilai yang tetap.
Gambar.10. 24. Saturasi Tranduser
Sumber: http://elektronika-dasar.web.id/linieritas-transduser/grafik-saturasi-saturation-transduser/
Transduser logaritmis, yaitu apabila masukan bertambah besar secara
linier, keluarannya bertambah besar pula secara logaritmis.
Nilai Logaritmis Transduser
c. Transduser kuadratis, artinya apabila masukan bertambah besar secara
linier, maka keluarannya bertambah besar secara kuadratis.
214
