DASAR LISTRIK DAN
ELEKTRONIKA

LEMBAR PRAKTIKUM

Sensor dan Tranduser
A. Tujuan
1. Memahami fungsi dari macam macam sensor dan tranduser
2. Mengidentifikasi komponen sensor dan tranduser pada rangkaian
elektronika
3. Menerapkan macam-macam sensor dan tranduser pada rangkaian
elektronika
B. Alat dan Bahan
1. LDR : 1 buah
2. Resistor 100k, 1k : @1 buah
3. Transistor BC54 : 2 buah
4. Battery 9 : 1 buah
5. Diode 1N4002 : 1 buah
6. Lampu : 1 buah
7. Project board
8. Jumper secukupnya

C. Petunjuk Pelaksanaan Praktik
1. Lakukan kegiatan praktik dengan hati-hati dan memperhatikan K3!
2. Jagalah kebersihan lingkungan praktik dan alat praktik!
3. Tanyakan kepada instruktur jika ada kesulitan dalam melaksanakan
praktik!
4. Setelah praktik selesai, kembalikan peralatan praktik ke tempat semula
dengan rapi!
D. Langkah Praktik

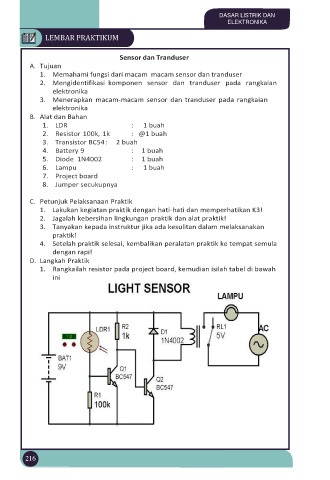

1. Rangkailah resistor pada project board, kemudian isilah tabel di bawah
ini
