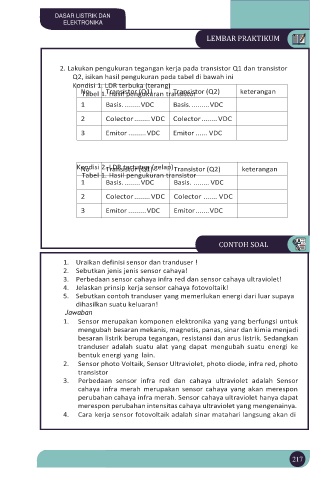

Page 234 - DASAR LISTRIK DAN ELEKTRONIKA FIX

DASAR LISTRIK DAN
ELEKTRONIKA

LEMBAR PRAKTIKUM

2. Lakukan pengukuran tegangan kerja pada transistor Q1 dan transistor
Q2, isikan hasil pengukuran pada tabel di bawah ini
Kondisi 1. LDR terbuka (terang)
No Transistor (Q1) Transistor (Q2) keterangan
Tabel 1. Hasil pengukuran transistor

1 Basis. ........ VDC Basis. ......... VDC

2 Colector ........ VDC Colector ........ VDC

3 Emitor ......... VDC Emitor ...... VDC

Kondisi 2. LDR tertutup (gelap) Transistor (Q2) keterangan
Transistor (Q1)
No
Tabel 1. Hasil pengukuran transistor
1 Basis. ........ VDC Basis. ........ VDC

2 Colector ........ VDC Colector ....... VDC

3 Emitor ......... VDC Emitor ....... VDC

CONTOH SOAL

1. Uraikan definisi sensor dan tranduser !
2. Sebutkan jenis jenis sensor cahaya!
3. Perbedaan sensor cahaya infra red dan sensor cahaya ultraviolet!
4. Jelaskan prinsip kerja sensor cahaya fotovoltaik!
5. Sebutkan contoh tranduser yang memerlukan energi dari luar supaya
dihasilkan suatu keluaran!
Jawaban
1. Sensor merupakan komponen elektronika yang yang berfungsi untuk
mengubah besaran mekanis, magnetis, panas, sinar dan kimia menjadi
besaran listrik berupa tegangan, resistansi dan arus listrik. Sedangkan
tranduser adalah suatu alat yang dapat mengubah suatu energi ke
bentuk energi yang lain.
2. Sensor photo Voltaik, Sensor Ultraviolet, photo diode, infra red, photo
transistor
3. Perbedaan sensor infra red dan cahaya ultraviolet adalah Sensor
cahaya infra merah merupakan sensor cahaya yang akan merespon
perubahan cahaya infra merah. Sensor cahaya ultraviolet hanya dapat
merespon perubahan intensitas cahaya ultraviolet yang mengenainya.
4. Cara kerja sensor fotovoltaik adalah sinar matahari langsung akan di
