Page 225 - DASAR LISTRIK DAN ELEKTRONIKA FIX

DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

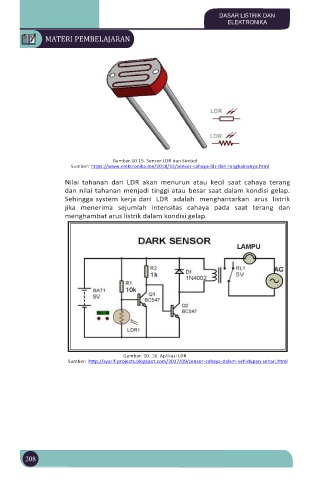

Gambar.10.15. Sensor LDR dan Simbol
Sumber: https://www.elektronika.me/2018/12/sensor-cahaya-ldr-dan-rangkainanya.html

Nilai tahanan dari LDR akan menurun atau kecil saat cahaya terang
dan nilai tahanan menjadi tinggi atau besar saat dalam kondisi gelap.
Sehingga system kerja dari LDR adalah menghantarkan arus listrik
jika menerima sejumlah intensitas cahaya pada saat terang dan
menghambat arus listrik dalam kondisi gelap.

Gambar. 10. 16. Aplikasi LDR
Sumber: http://syarif-projects.blogspot.com/2017/09/sensor-cahaya-dalam-kehidupan-sehari.html

208
