DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

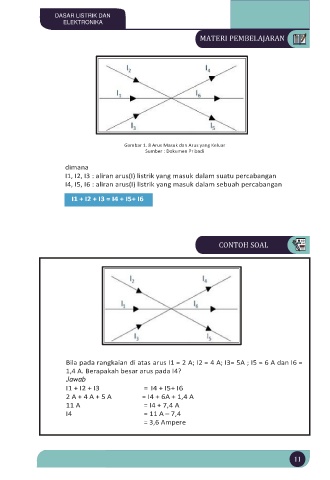

Gambar 1. 8 Arus Masuk dan Arus yang Keluar
Sumber : Dokumen Pribadi

dimana
I1, I2, I3 : aliran arus(I) listrik yang masuk dalam suatu percabangan
I4, I5, I6 : aliran arus(I) listrik yang masuk dalam sebuah percabangan

I1 + I2 + I3 = I4 + I5+ I6

CONTOH SOAL

Bila pada rangkaian di atas arus I1 = 2 A; I2 = 4 A; I3= 5A ; I5 = 6 A dan I6 =
1,4 A. Berapakah besar arus pada I4?
Jawab
I1 + I2 + I3 = I4 + I5+ I6
2 A + 4 A + 5 A = I4 + 6A + 1,4 A
11 A = I4 + 7,4 A
I4 = 11 A – 7,4
= 3,6 Ampere
