DASAR LISTRIK DAN
ELEKTRONIKA

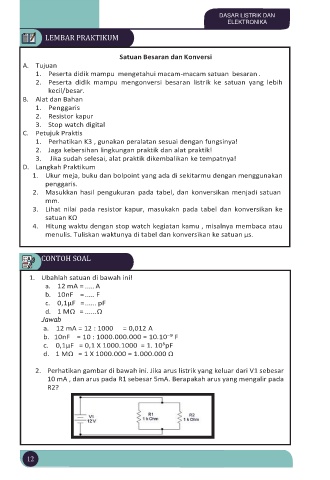

LEMBAR PRAKTIKUM

Satuan Besaran dan Konversi
A. Tujuan
1. Peserta didik mampu mengetahui macam-macam satuan besaran .
2. Peserta didik mampu mengonversi besaran listrik ke satuan yang lebih
kecil/besar.
B. Alat dan Bahan
1. Penggaris
2. Resistor kapur
3. Stop watch digital
C. Petujuk Praktis
1. Perhatikan K3 , gunakan peralatan sesuai dengan fungsinya!
2. Jaga kebersihan lingkungan praktik dan alat praktik!
3. Jika sudah selesai, alat praktik dikembalikan ke tempatnya!
D. Langkah Praktikum
1. Ukur meja, buku dan bolpoint yang ada di sekitarmu dengan menggunakan
penggaris.
2. Masukkan hasil pengukuran pada tabel, dan konversikan menjadi satuan
mm.
3. Lihat nilai pada resistor kapur, masukakn pada tabel dan konversikan ke
satuan KΩ
4. Hitung waktu dengan stop watch kegiatan kamu , misalnya membaca atau
menulis. Tuliskan waktunya di tabel dan konversikan ke satuan µs.

CONTOH SOAL

1. Ubahlah satuan di bawah ini!
a. 12 mA = ..... A
b. 10nF = ..... F
c. 0,1µF = ...... pF
d. 1 MΩ = ...... Ω
Jawab
a. 12 mA = 12 : 1000 = 0,012 A
b. 10nF = 10 : 1000.000.000 = 10.10⁻⁹ F
c. 0,1µF = 0,1 X 1000.1000 = 1. 10⁵pF
d. 1 MΩ = 1 X 1000.000 = 1.000.000 Ω

2. Perhatikan gambar di bawah ini. Jika arus listrik yang keluar dari V1 sebesar
10 mA , dan arus pada R1 sebesar 5mA. Berapakah arus yang mengalir pada
R2?

12
