DASAR LISTRIK DAN
ELEKTRONIKA

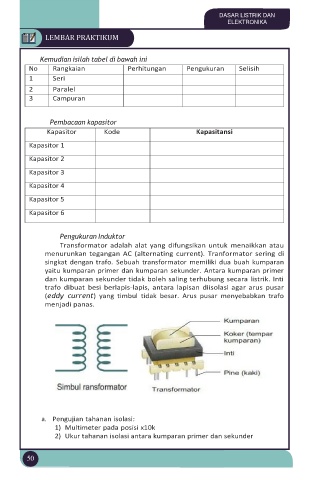

LEMBAR PRAKTIKUM
Kemudian isilah tabel di bawah ini
No Rangkaian Perhitungan Pengukuran Selisih
1 Seri
2 Paralel
3 Campuran
Pembacaan kapasitor
Kapasitor Kode Kapasitansi
Kapasitor 1
Kapasitor 2
Kapasitor 3
Kapasitor 4
Kapasitor 5
Kapasitor 6
Pengukuran Induktor
Transformator adalah alat yang difungsikan untuk menaikkan atau
menurunkan tegangan AC (alternating current). Tranformator sering di
singkat dengan trafo. Sebuah transformator memiliki dua buah kumparan
yaitu kumparan primer dan kumparan sekunder. Antara kumparan primer
dan kumparan sekunder tidak boleh saling terhubung secara listrik. Inti
trafo dibuat besi berlapis-lapis, antara lapisan diisolasi agar arus pusar
(eddy current) yang timbul tidak besar. Arus pusar menyebabkan trafo
menjadi panas.
a. Pengujian tahanan isolasi:
1) Multimeter pada posisi x10k
2) Ukur tahanan isolasi antara kumparan primer dan sekunder
50
