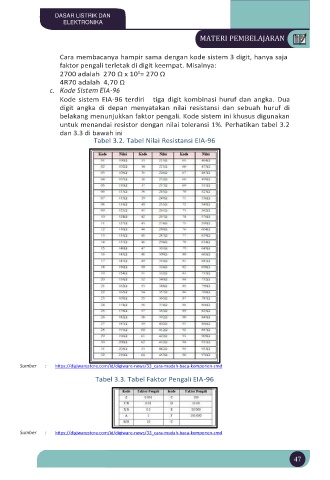

DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

Cara membacanya hampir sama dengan kode sistem 3 digit, hanya saja
faktor pengali terletak di digit keempat. Misalnya:
0
2700 adalah 270 Ω x 10 = 270 Ω
4R70 adalah 4,70 Ω
c. Kode Sistem EIA-96
Kode sistem EIA-96 terdiri tiga digit kombinasi huruf dan angka. Dua
digit angka di depan menyatakan nilai resistansi dan sebuah huruf di
belakang menunjukkan faktor pengali. Kode sistem ini khusus digunakan
untuk menandai resistor dengan nilai toleransi 1%. Perhatikan tabel 3.2
dan 3.3 di bawah ini
Tabel 3.2. Tabel Nilai Resistansi EIA-96

Sumber : https://digiwarestore.com/id/digiware-news/33_cara-mudah-baca-komponen-smd

Tabel 3.3. Tabel Faktor Pengali EIA-96

Sumber : https://digiwarestore.com/id/digiware-news/33_cara-mudah-baca-komponen-smd
