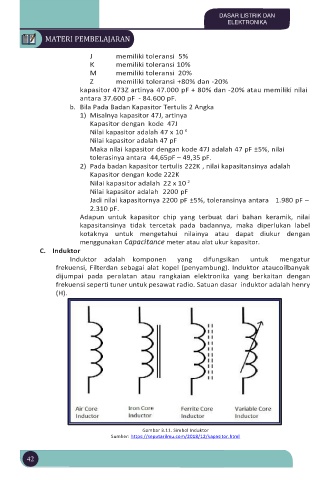

DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

J memiliki toleransi 5%
K memiliki toleransi 10%
M memiliki toleransi 20%
Z memiliki toleransi +80% dan -20%
kapasitor 473Z artinya 47.000 pF + 80% dan -20% atau memiliki nilai
antara 37.600 pF - 84.600 pF.
b. Bila Pada Badan Kapasitor Tertulis 2 Angka
1) Misalnya kapasitor 47J, artinya
Kapasitor dengan kode 47J
Nilai kapasitor adalah 47 x 10 0
Nilai kapasitor adalah 47 pF
Maka nilai kapasitor dengan kode 47J adalah 47 pF ±5%, nilai
tolerasinya antara 44,65pF – 49,35 pF.
2) Pada badan kapasitor tertulis 222K , nilai kapasitansinya adalah
Kapasitor dengan kode 222K
2
Nilai kapasitor adalah 22 x 10
Nilai kapasitor adalah 2200 pF
Jadi nilai kapasitornya 2200 pF ±5%, toleransinya antara 1.980 pF –
2.310 pF.
Adapun untuk kapasitor chip yang terbuat dari bahan keramik, nilai
kapasitansinya tidak tercetak pada badannya, maka diperlukan label
kotaknya untuk mengetahui nilainya atau dapat diukur dengan
menggunakan Capacitance meter atau alat ukur kapasitor.
C. Induktor
Induktor adalah komponen yang difungsikan untuk mengatur
frekuensi, Filterdan sebagai alat kopel (penyambung). Induktor ataucoilbanyak
dijumpai pada peralatan atau rangkaian elektronika yang berkaitan dengan
frekuensi seperti tuner untuk pesawat radio. Satuan dasar induktor adalah henry
(H).

Gambar 3.11. Simbol Induktor
Sumber: https://seputarilmu.com/2018/12/kapasitor.html

42
