MATERI PEMBELAJARAN

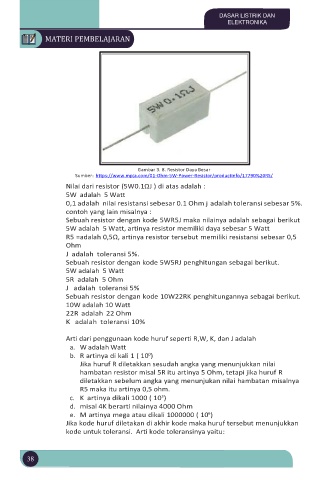

Gambar 3. 8. Resistor Daya Besar
Sumber: https://www.mpja.com/01-Ohm-5W-Power-Resistor/productinfo/17790%20RS/
Nilai dari resistor (5W0.1ΩJ ) di atas adalah :
5W adalah 5 Watt
0,1 adalah nilai resistansi sebesar 0.1 Ohm j adalah toleransi sebesar 5%.
contoh yang lain misalnya :
Sebuah resistor dengan kode 5WR5J maka nilainya adalah sebagai berikut
5W adalah 5 Watt, artinya resistor memiliki daya sebesar 5 Watt
R5 =adalah 0,5Ω, artinya resistor tersebut memiliki resistansi sebesar 0,5
Ohm
J adalah toleransi 5%.
Sebuah resistor dengan kode 5W5RJ penghitungan sebagai berikut.
5W adalah 5 Watt
5R adalah 5 Ohm
J adalah toleransi 5%
Sebuah resistor dengan kode 10W22RK penghitungannya sebagai berikut.
10W adalah 10 Watt
22R adalah 22 Ohm
K adalah toleransi 10%

Arti dari penggunaan kode huruf seperti R,W, K, dan J adalah
a. W adalah Watt
b. R artinya di kali 1 ( 10 )
0
Jika huruf R diletakkan sesudah angka yang menunjukkan nilai
hambatan resistor misal 5R itu artinya 5 Ohm, tetapi jika huruf R
diletakkan sebelum angka yang menunjukan nilai hambatan misalnya
R5 maka itu artinya 0,5 ohm.
3
c. K artinya dikali 1000 ( 10 )
d. misal 4K berarti nilainya 4000 Ohm
6
e. M artinya mega atau dikali 1000000 ( 10 )
Jika kode huruf diletakan di akhir kode maka huruf tersebut menunjukkan
kode untuk toleransi. Arti kode toleransinya yaitu:
