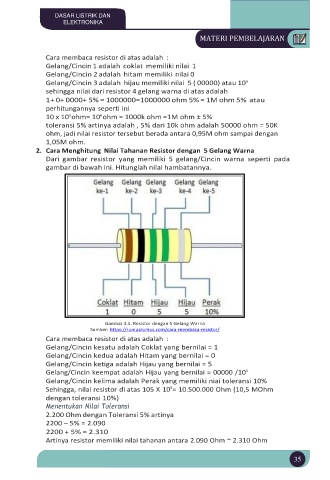

DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

Cara membaca resistor di atas adalah :
Gelang/Cincin 1 adalah coklat memiliki nilai 1
Gelang/Cincin 2 adalah hitam memiliki nilai 0
Gelang/Cincin 3 adalah hijau memiliki nilai 5 ( 00000) atau 10 5
sehingga nilai dari resistor 4 gelang warna di atas adalah
1+ 0+ 0000+ 5% = 1000000=1000000 ohm 5% = 1M ohm 5% atau
perhitungannya seperti ini
6
5
10 x 10 ohm= 10 ohm = 1000k ohm =1M ohm ± 5%
toleransi 5% artinya adalah , 5% dari 10k ohm adalah 50000 ohm = 50K
ohm, jadi nilai resistor tersebut berada antara 0,95M ohm sampai dengan
1,05M ohm.
2. Cara Menghitung Nilai Tahanan Resistor dengan 5 Gelang Warna
Dari gambar resistor yang memiliki 5 gelang/Cincin warna seperti pada
gambar di bawah ini. Hitunglah nilai hambatannya.

Gambar 3.5. Resistor dengan 5 Gelang Warna
Sumber: https://rumusrumus.com/cara-membaca-resistor/
Cara membaca resistor di atas adalah :
Gelang/Cincin kesatu adalah Coklat yang bernilai = 1
Gelang/Cincin kedua adalah Hitam yang bernilai = 0
Gelang/Cincin ketiga adalah Hijau yang bernilai = 5
5
Gelang/Cincin keempat adalah Hijau yang bernilai = 00000 /10
Gelang/Cincin kelima adalah Perak yang memiliki niai toleransi 10%
5
Sehingga, nilai resistor di atas 105 X 10 = 10.500.000 Ohm (10,5 MOhm
dengan toleransi 10%)
Menentukan Nilai Toleransi
2.200 Ohm dengan Toleransi 5% artinya
2200 – 5% = 2.090
2200 + 5% = 2.310
Artinya resistor memiliki nilai tahanan antara 2.090 Ohm ~ 2.310 Ohm
