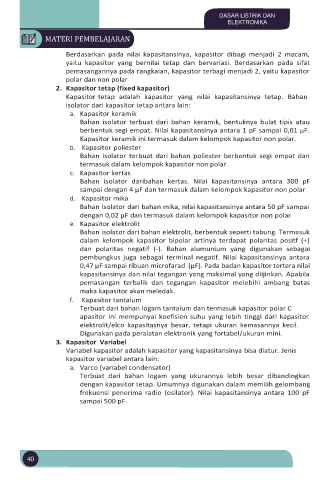

DASAR LISTRIK DAN
ELEKTRONIKA

MATERI PEMBELAJARAN

Berdasarkan pada nilai kapasitansinya, kapasitor dibagi menjadi 2 macam,
yaitu kapasitor yang bernilai tetap dan bervariasi. Berdasarkan pada sifat
pemasangannya pada rangkaian, kapasitor terbagi menjadi 2, yaitu kapasitor
polar dan non polar
2. Kapasitor tetap (fixed kapasitor)
Kapasitor tetap adalah kapasitor yang nilai kapasitansinya tetap. Bahan
isolator dari kapasitor tetap antara lain:
a. Kapasitor keramik
Bahan isolator terbuat dari bahan keramik, bentuknya bulat tipis atau
berbentuk segi empat. Nilai kapasitansinya antara 1 pF sampai 0,01 µF.
Kapasitor keramik ini termasuk dalam kelompok kapasitor non polar.
b. Kapasitor poliester
Bahan isolator terbuat dari bahan poliester berbentuk segi empat dan
termasuk dalam kelompok kapasitor non polar
c. Kapasitor kertas
Bahan isolator daribahan kertas. Nilai kapasitansinya antara 300 pF
sampai dengan 4 µF dan termasuk dalam kelompok kapasitor non polar
d. Kapasitor mika
Bahan Isolator dari bahan mika, nilai kapasitansinya antara 50 pF sampai
dengan 0,02 µF dan termasuk dalam kelompok kapasitor non polar
e. Kapasitor elektrolit
Bahan isolator dari bahan elektrolit, berbentuk seperti tabung. Termasuk
dalam kelompok kapasitor bipolar artinya terdapat polaritas positf (+)
dan polaritas negatif (-). Bahan alumunium yang digunakan sebagai
pembungkus juga sebagai terminal negatif. Nilai kapasitansinya antara
0,47 µF sampai ribuan microfarad (µF). Pada badan kapasitor tertera nilai
kapasitansinya dan nilai tegangan yang maksimal yang diijinkan. Apabila
pemasangan terbalik dan tegangan kapasitor melebihi ambang batas
maka kapasitor akan meledak.
f. Kapasitor tantalum
Terbuat dari bahan logam tantalum dan termasuk kapasitor polar C
apasitor ini mempunyai koefisien suhu yang lebih tinggi dari kapasitor
elektrolit/elco kapasitasnya besar, tetapi ukuran kemasannya kecil.
Digunakan pada peralatan elektronik yang fortabel/ukuran mini.
3. Kapasitor Variabel
Variabel kapasitor adalah kapasitor yang kapasitansinya bisa diatur. Jenis
kapasitor variabel antara lain:
a. Varco (variabel condensator)
Terbuat dari bahan logam yang ukurannya lebih besar dibandingkan
dengan kapasitor tetap. Umumnya digunakan dalam memilih gelombang
frekuensi penerima radio (osilator). Nilai kapasitansinya antara 100 pF
sampai 500 pF.

40
