DASAR LISTRIK DAN
ELEKTRONIKA
MATERI PEMBELAJARAN

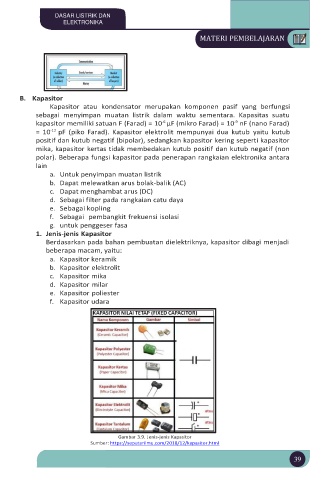

B. Kapasitor
Kapasitor atau kondensator merupakan komponen pasif yang berfungsi
sebagai menyimpan muatan listrik dalam waktu sementara. Kapasitas suatu
-9
-6
kapasitor memiliki satuan F (Farad) = 10 µF (mikro Farad) = 10 nF (nano Farad)
= 10 -12 pF (piko Farad). Kapasitor elektrolit mempunyai dua kutub yaitu kutub
positif dan kutub negatif (bipolar), sedangkan kapasitor kering seperti kapasitor
mika, kapasitor kertas tidak membedakan kutub positif dan kutub negatif (non
polar). Beberapa fungsi kapasitor pada penerapan rangkaian elektronika antara
lain
a. Untuk penyimpan muatan listrik
b. Dapat melewatkan arus bolak-balik (AC)
c. Dapat menghambat arus (DC)
d. Sebagai filter pada rangkaian catu daya
e. Sebagai kopling
f. Sebagai pembangkit frekuensi isolasi
g. untuk penggeser fasa
1. Jenis-jenis Kapasitor
Berdasarkan pada bahan pembuatan dielektriknya, kapasitor dibagi menjadi
beberapa macam, yaitu:
a. Kapasitor keramik
b. Kapasitor elektrolit
c. Kapasitor mika
d. Kapasitor milar
e. Kapasitor poliester
f. Kapasitor udara
Gambar 3.9. Jenis-jenis Kapasitor
Sumber: https://seputarilmu.com/2018/12/kapasitor.html
